PROFIBUS连接器俗称PROFIBUS插头，是PROFIBUS网络中应用最多的设备。使用安全可靠的连接器产品可以减少调试阶段的工作量，提高工作效率，也为项目实施提供了有效的保证。DS50B产品零部件可靠耐用，符合PROFIBUS网络规范，已经在众多项目中广泛应用。
产品功能、用途、特点
（1）鼎实PROFIBUS连接器又称PROFIBUS插头；型号DS50B；专为PROFIBUS-DP设备接口9孔D型插座配套设计。
（2）技术标准符合IEC61158 TYPE3 （GB/T 20540-2006）；
（3）自带诊断功能，RX和TX指示灯闪烁，表示正在接受或发送数据，RX和TX指示灯长亮或长灭，表明网络线路不通或收发故障；
（4）工作电压（取自DB9插座）：4.25V～5.25V直流电压；工作电流（取自DB9插座）：≤10mA;
（5）监测PROFIBUS总线A-B线吸收电量极微小，即使用DS50B插头不改变一个网段中多可以接32的站点的数量；
（6）自适应9600～12Mbit/s波特率；
（7）常规90°出角，电缆的接线指示清晰，符合一般工程习惯；
（8）经过滑动开关接入集成终端电阻；
（10）带PG接口：9孔Sub D型插座；
（11）4端子螺丝接线，导线最大截面1.5mm;（12）结构设计保证PROFIBUS屏蔽层接地安全可靠。
| 订货型号 | DS50B |
| 产品特点 |
自带诊断功能： RX和TX指示灯闪烁，表示正在接受或发送数据，RX和TX指示灯长亮或长灭，表明网络线路不通或收发故障； |
| 功耗 | 工作电压（取自DB9插座）：4.25V～5.25V直流电压； |
| 工作电流（取自DB9插座）：≤10mA; | |
| 产品特性 | 监测PROFIBUS总线A-B线吸收电量极微小，即使用DS50B插头不改变一个网段中最多可以接32个站点的数量； |
| 适应9600～12Mbit/s波特率； | |
| 诊断功能在9600～3M波特率范围内有效。12M波特率时，除诊断功能外，其它性能不受任何影响,PROFIBUS可以正常通讯。 | |
| 常规90°出角，电缆的接线指示清晰，符合一般工程习惯； | |
| 经过滑动开关接入集成终端电阻； | |
| 带PG接口：9孔Sub D型插座； | |
| 4端子螺丝接线，导线最大截面1.5mm; | |
| 结构设计保证PROFIBUS屏蔽层接地安全可靠； | |
| Ip等级 | Ip40 |
| 运输与存储温度 | -40℃～+70℃ |
| 工作温度 | -20℃～+55℃(有更低温度要求的客户,请采购声明) |
| 工作相对湿度 | 5～95% |
| ·外形尺寸 | 70*39.5*16mm; |
| ·材质 | PC + 阻燃。 |

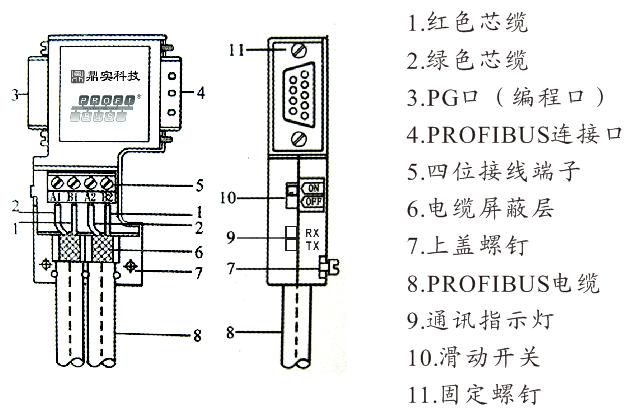

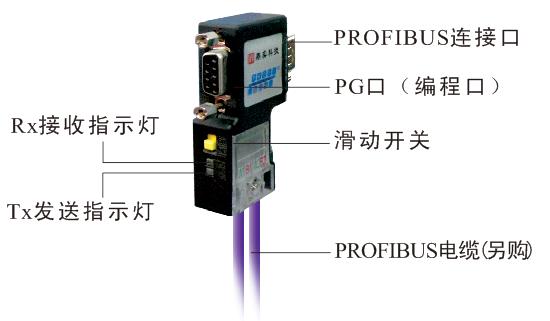

产品说明图
