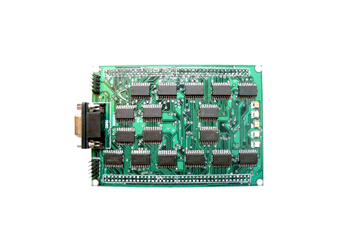

OEM3系列I/O型嵌入式PROFIBUS板卡，可完成数字量I/O信号到PROFIBUS协议的转换，用户不需要了解PROFIBUS的通信协议细节，即可方便开发PROFIBUS I/O模块、操作键盘、指示灯面板等PROFIBUS产品。OEM3系列具有不同I/O配比：64DI/64DO、32DI/32DO等。DO：高电平源输出5V/50~100mA，无隔离；双隔离电源5V供电。
● 开发周期短：用户不需要了解PROFIBUS开发技术，不需要购买PROFIBUS开发系统，也不需要自己编写GSD文件，
就可在短时间内完成开发具有自主知识产权的PROFIBUS产品；
● 应用简单：用户产品的CPU通过串行接口向接口板读/写输入/输出数据，接口板自动将其转换成PROFIBUS-DP协议与PROFIBUS主站进行通信。
● 完整的技术资料：《PB-OEM2-X产品手册》、《OEM2调试实验系统使用手册》、《PROFIBUS产品开发技术要
点》，全部资料都可在网上下载
● 应用广泛：可广泛用于各种产品,如：变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种变送
器、智能现场测量设备及仪表等等。
● 以OEM方式提供：因此用户对产品有自主知识产权、品牌和商标注册权。
OEM3通用技术指标
（1）PROFIBUS-DP/V0协议，符合标准PROFIBUS-DP从站接口，符合IEC61158 TYPE3 PROFIBUS国际标准；
（2）标准PROFIBUS-DP驱动接口，波特率9.6K~12M，波特率自适应；
（3）I/O信号端：无隔离
（4）DO：输出电流20mA注、输出高电平﹥VCC-0.66V、输出低电平﹤0.33V；
注：对DO输出20mA有特殊要求，需在订货时声明。
（5）DI： “1”信号输入﹥3.15V、“0”信号输入﹤1.35V、输入电流 ±1A；
（6）运输和存储温度：-40℃～+70℃ 工作温度：-20℃～+55℃、相对湿度：5～95%
PB-OEM3-64IO技术指标
（1）I/O配比：64DO + 64DI。I/O端子电气性能指标见“OEM3通用技术指标”；
（2）用户板供电要求：2组隔离5VDC电源，供电（下面的电流指标为实测值）：
5V-0V： DC 5V 54mA；
VCC-GND： DC 5V ；最小值170mA (每路输出为”0”时)； 最大值633mA (64路输出全为”1”时)；
（3）外形尺寸： 120mm×85mm
（4）插座：2×40脚间距2.54mm插座×2
|
项目名称： 某食品加工行业的应用
使用产品： PB-OEM3-IO
连接产品： 接近开关及继电器等
实现功能： 用于食品加工行业的远程控制器。
效果分析： 通过集成此接口，使设备成为一个标准的总线IO，可以直接接入总线系统，
大大节省布线及干扰等问题。
|
