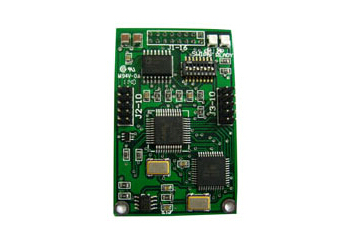

PB-OEM2-SEA

OEM2系列嵌入式PROFIBUS板卡，用户产品CPU通过串行接口UART向板卡读/写输入/输出数据，接口板自动将其转换成PROFIBUS-DP协议与PROFIBUS主站进行通信。

● 串口数据交换方式，异步UART，偶校验，速率9600～1.8432M bits/s可选，信号线TXD、RXD，半双工；2条握手信号线使通信效率最高。
● 双隔离电源5V供电，保证板卡的抗干扰能力；
● 评估板、技术资料：《PB-OEM2产品手册》包括：评估板PB-OEM1原理图、OEM2UART通信协议、通讯程序C源码、外形尺寸及接插件尺寸图、16针接插件管脚定义及说明等，全部资料可在网上下载。
● 适用范围：可广泛用于各种产品,如：变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种变送器、智能现场测量设备及仪表等等。

（1）安全认证：UL recognition2500 Vrms for 1 minute per UL 1577，CSA Component Acceptance Notice #5A，VDE Certificate of Conformity，DIN EN 60747-5-2 (VDE 0884 Part 2): 2003-01，DIN EN 60950 (VDE 0805): 2001-12; EN 60950: 2000，VIORM = 560 V peak
（2）SW1拨码：与SW1.1、1.2、1.3选择波特率9.6K～1.8432M，与OEM2SE兼容。SW1.4~SW1.8不用；
（3）DP插座的软线扩充使用新的外接口扩展板，详见《PB-OEM2-SEA产品手册》；
（4）J1-16管脚定义与OEM2SE完全相同，只是7和15脚悬空不用。详见《PB-OEM2-SEA产品手册》；
（5）PROFIBUS-DP支持9.6K～12M,自适应；
（6）DP最大参数，输入+输出：208字节+208字节；
（7）用户参数：48；
（8）最大CONFIG数据个数：8；
（9）其余：与PB-OEM2-SE相同。

项目名称：在宁波某衡器公司的电子秤上的应用
使用产品： PB-OEM2-SE
连接产品：秤重仪
实现功能：使普通称重仪表可以直接挂接到PROFIBUS DP总线上，实现称重仪表的车间级监控。
效果分析：通过使用总线接口，无论是精度方面还是速度方面以及布线和抗干扰、可靠性等方面，都是传统的4～20mA模拟量传输无法与之比拟的。

PB-OEM2-SEA例程及GSD
PB-OEM2-SEA产品手册
 OEM2-SEA测试报告
