产品综述：

★为自主开发的PROFIBUS从站用户提供PROFIBUS-DP/V0/V1(C1+C2)功能解决方案
　　特点：快速、容易、高性能保证、及全套的技术支持。
　　

　　鼎实科技有十年以上PROFIBUS嵌入式板卡技术产品经验，为国际国内百余家企业产品配套提供PROFIBUS接口解决方案；应用产品种类达十几种，包括：变频器、称重仪、电机保护器、电量测量仪、智能保护开关、总线IO、显示屏、操作盘、LED显示器、执行机构等。产品应用扩展至十几个行业，包括：冶金、汽车制造、制药、电力、家电制造、纺织机械、造纸等。产品种类包括5个系列、13种型号。
　　当前在中国PROFIBUS技术应用的发电、石化行业发展很快，由于行业技术特点对PROFIBUS总站要求由简单DP/V0扩展至V1/C1、V1/C2、FDT/DTM、EDDL、总线冗余等功能。鼎实科技以十多年的PROFIBUS嵌入式板卡技术产品经验为基础，自主开发推出DSDPV1芯片及开发包，为自主开发PROFIBUS产品用户提供快速、简单易学的DP/V0/V1(C1+C2)功能实现方案。与其他解决方案相比DSDPV1芯片具有11大优点。

产品优点：

1、不需要固件，由硬件实现DP/V0/V1(C1+C2)协议
    芯片内置DP/V0/V1(C1+C2)协议栈，以双口DPRAM、UART、SPI方式提供与用户MCU连接，只需对双口RAM参数区简单初始化设置，协议芯片即可自主完成DP/V0/V1(C1+C2)功能。初始化方法不涉及PROFIBUS技术细节，与鼎实OEM1-2系列板卡协议类似，简单易学、可以快速掌握，鼎实DP芯片是实现DPV1的最便捷途径！

2、技术性能优异

Þ自适应波特率9.6K~12M

ÞDP/V0全部功能（包括：同步冻结、故障模式、外部诊断、全局控制）

ÞV1(C1+C2) 全部功能（读写、诊断报警）；

Þ最大输入输出各244字节、最大用户参数237字节、最大诊断数据238字节；内部2K字节DPRAM。

3、方便解决结构尺寸问题

    用户可自主设计PCB，使芯片与用户产品紧密结合。并可根据行业要求完成特殊认证。

4、保证通过产品标准认证测试

    鼎实以多年雄厚PROFIBUS产品标准测试认证技术为基础，提供用户开发例程、认证测试例程；保证用户开发产品通过国际PROFIBUS测试实验室认证测试。

5、配套提供多功能开发工具PBStudio

    芯片开发包DSDPV1-P1包含多功能开发工具PBStudio，是鼎实科技完全自主知识产权，集“报文检测、站点状态检测、模拟主站、认证测试平台”功能为一体的总线开发诊断工具。可以搭建完整的PROFIBUS从站开发平台，PBStudio的模拟主站功能可以替代PLC或主站网卡组成一个PROFIBUS主从系统，完成“报文监测、站点状态监测”功能。

6、技术透明开放的评估板

    芯片开发包DSDPV1-P1包含DSDPV1协议芯片评估板VB-DSDPV1-V1.0，评估板既是芯片开发的一个软硬件样板，也可作为一个DPV1从站搭建开发平台。GSD文件、原理图、PCB图、器件封装库、C源代码（带注释）、DTM驱动、EDDL文件等全部免费提供。

7、提供丰富的开发例程及面向行规的产品开发例程

    提供丰富的开发例程及面向行规的产品开发例程（免费、无许可证限制）

8、提供自我完成预认证测试的例程

    鼎实科技集多年运作中国PROFIBUS产品认证测试实验室经验，为用户提供产品预测试例程。PBStudio的“认证测试平台”功能可以使开发工程师可自主完成产品的预测试。

9、提供免费工程师培训

    鼎实具有近十年提供PROFIBUS从站开发解决方案的经验，经鼎实1-3天的技术培训，用户工程师可具备产品开发、认证、生产测试、现场技术服务等工作能力。

10、与用户产品开发配套的FDT/DTM、EDDL定制服务

    V1功能的应用目前必须采用FDT/DTM技术、或EDDL技术；鼎实科技与德国美名合作，为用户提供完整的产品FDT/DTM、或EDDL定制服务。

11、PROFIBUS冗余从站的解决方案

    基于DSDPV1芯片PROFIBUS冗余从站解决方案，支持PROFIBUS从站冗余行规《Slave-Redundancy_2212_V12_Nov04》，适合多家国际主流控制系统冗余主站，如：西门子H系列PLC、ABB 800XA系统等。

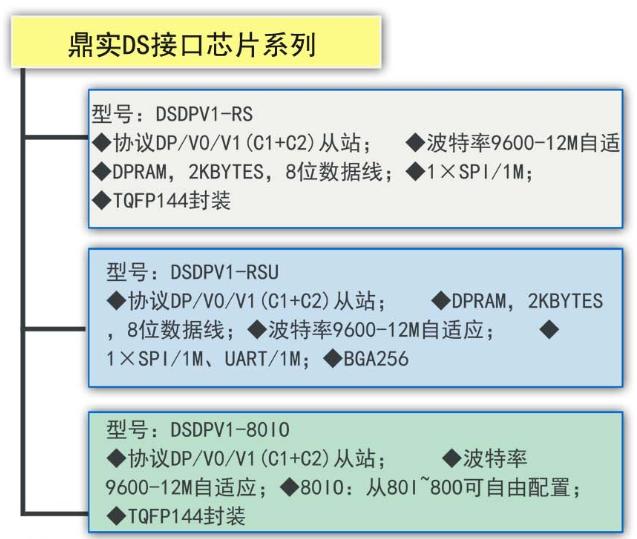

鼎实DS接口芯片系列
