产品特点

Ø通过图形化配置软件PBConfi实现EIP-PBM产品PROFIBUS侧的主站和从站配置，生成PROFIBUS配置数据，通过以太网下载配置到EIP-PBM；

ØEIP-PBM支持通过以太网接口下载PROFIBUS配置；

ØEthernet/IP侧不支持DLR；

ØPROFIBUS侧支持DPV0周期性数据通信；

Ø在Ethernet/IP的IO数据区中包括对PROFIBUS操作的控制寄存器和监测PROFIBUS通信的状态寄存器。

ØEthernet/IP协议：支持UCMM和GET、SET Attribute，不支持DLR

ØEthernet/IP的RPI：最小2ms

ØPROFIBUS协议：DPV0，不支持DPV1

Ø支持的通信波特率：9.6k，19.2k，45.45k，93.75k，187.5k，500k，1.5M，3M，6M

Ø最大从站数：31

Ø最大IO数据总长度：456 Bytes输入488 Bytes 输出

Ø最大配置数据长度：8192

Ø单从站最大槽数：16

ØDP配置下载方式：以太网

Ø上位软件：PBConfi（2016-03-25或之后版本），支持未连接PLC情况下调试Profibus；

Ø诊断功能：1）LED指示设备自身，Ethernet/IP的Adapter，DP主站，DP从站的运行状态；2）Ethernet/IP输入数据区内置设备错误码，主站运行状态，从站运行状态，全局控制操作状态寄存器

l电源电压：DC +24V（允许：19.2VDC~28.8VDC）

l额定电流：+24VDC下，约为123mA

隔离电压等级：

以太网接口：1500V

PROFIBUS接口：1000V

工作温度0℃~ +55℃(实测：-25℃~ +65℃)

工作相对湿度：+25℃下，95%

温升指标：（常温25°下运行一小时后温升情况）

无

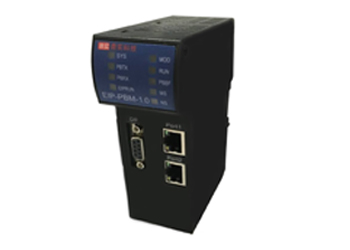

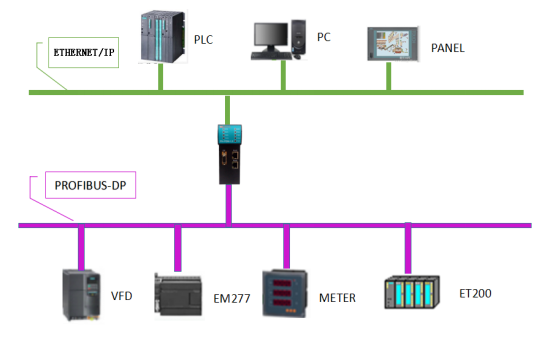

EIP-PBM代理服务器产品用来实现ETHERNET/IP协议与PROFIBUS协议的转换，在ETHERNET/IP侧作为Adapter，在PROFIBUS侧作为主站，用来将DP从站设备接入ETHERNET/IP网络当中去，如台达VFD 变频器西门子EM277、ET200等。
