PIO-AI4

DS300A系列一体化机PROFIBUS总线I/O是通信适配器与I/O通道一体化的机型，有小点数，低成本特点。一个I/O站点的DI/DO不超过32点、AI/AO不超过20/4通道。DP主站通过一体化IO设备控制现场设备并监视PROFIBUS DP总线上的数据。DS300A一体化IO从站收集现场传感器和执行器数据，以便能够通过PROFIBUS Dp传输到通信控制器中。

● 标准PROFIBUS-DP 从站通信接口；波特率9600~12M自适应；
● 兼容主流的PROFIBUS主站设备;
● 一体化设计，结构紧凑，体积小，性价比高；
● 丰富的模块种类：开关量、模拟量的灵活组合。
● 安全输出功能：在PROFIBUS通信故障、上电初始情况下，所有I/O输出（DO、AO）可进入到一个指定安全输出状态；
● 模拟量差分输入，电压电流可选，不低于精度3‰；
● 模拟量输出，通道隔离，电压电流可选；
● 数字量输入，光电隔离输入、施密特特性、过压过流保护。

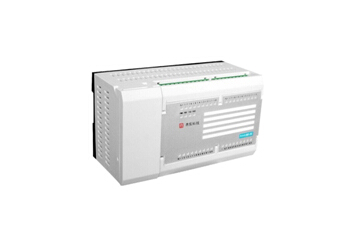

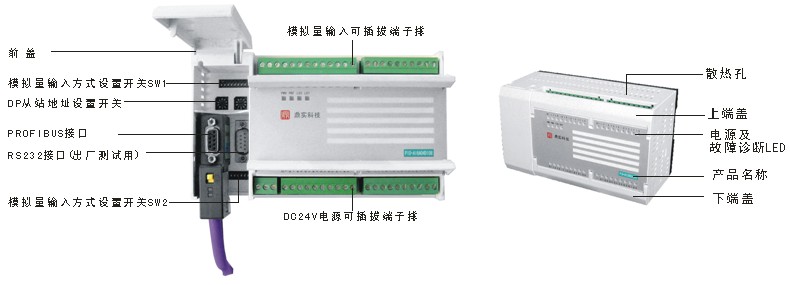

产品说明图

产品型号		PIO-AI4
PROFIBUS参数	标准	标准PROFIBUS-DP从站接口，符合IEC61158 TYPE3 PROFIBUS国际标准。
	驱动	标准PROFIBUS-DP驱动接口, 波特率自适应，最大波特率12Mbps
通道技术参数	AI	4路模拟量输入,差分输入,光电隔离
	模拟量精度	AI: 电压 ±0.1% （最大误差±0.2%) 电流 ±0.2% （最大误差±0.3%)
	分辨率	AI：16位
	模拟量输入方式	每个通道都可以单独设置电压或电流输入方式，电压：1～5V，电流：4～20mA
操作特性	配置方式	GSD文件在PROFIBUS主站配置
电气参数	功耗	供电：24VDC(±20%) 消耗电流：200mA
	认证	CE认证，EMC测试3000V
	温湿度	工作温度：-20℃～+55℃(有更低温度要求的客户,请采购声明)；运输和存储：-40℃～+70℃；工作相对湿度：5～95%(无结露)
	安装	方式：35mm导轨；防护等级：IP20；
	尺寸	长（108mm）×高（100mm）× 厚（84mm）；重量：约460g
产品特点	施密特特性	支持
	应用场合	适用于小数量，数字量和模拟量混合使用的场合。
	技术特点	数据输出安全功能：在模块上电或总线故障发生瞬间，所以输出进入安全状态，输出安全值可以在系统配置中指定或设定为保持当前输出状态

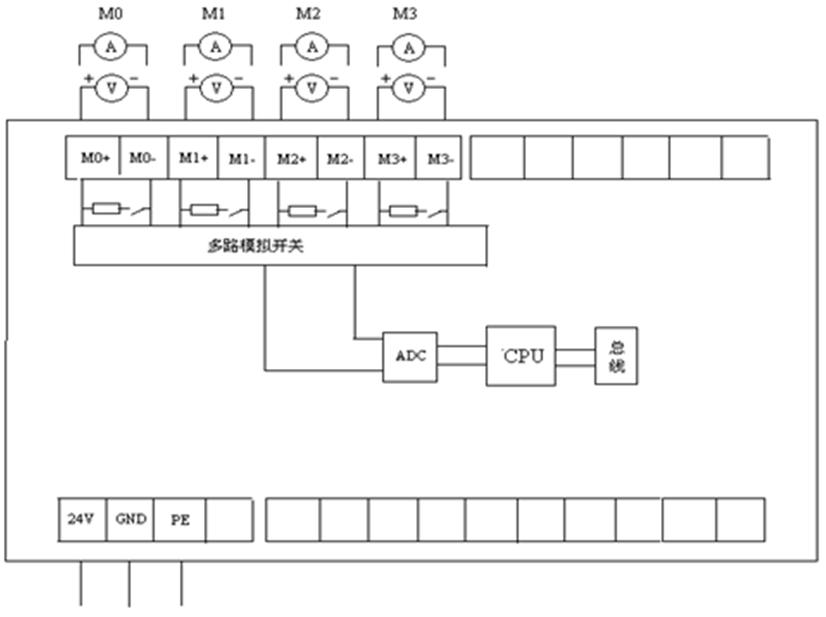

接线图：

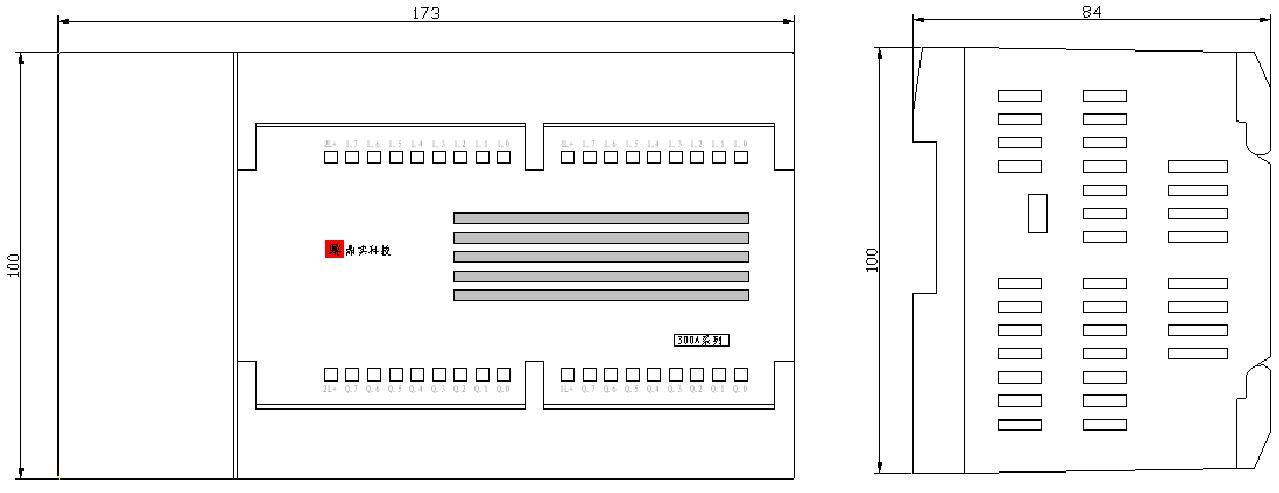

安装尺寸：

项目名称：营口电厂锅炉项目
使用产品： 300A系列PIO-AI20
连接产品：主站选S7-300 PLC，子站采用北京鼎实DS300A系列一体式模块，用于现场数据的采集和控制。
效果分析：应用北京鼎实DS300A系列产品，可在保证工程质量的前提下降低硬件成本。
