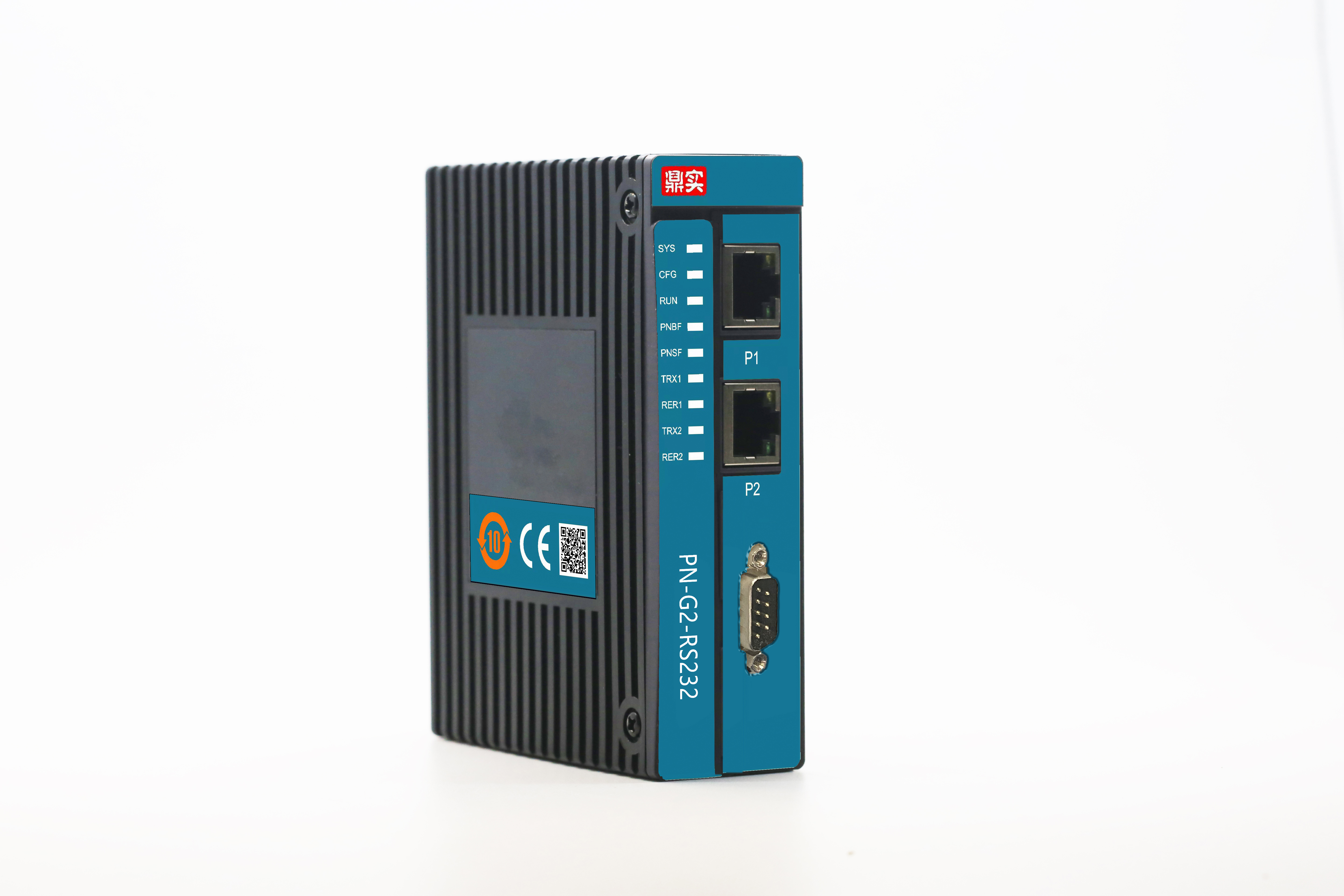

PN-G2-RS232485 是 PN-G- RS232/485 升级版本，新产品基于国产芯片基础进行 的自主 ProfiNET 协议栈开发。 实现了profinet 同RS232自由口协议的互通互联，提供gsdml文件，在profinet 侧做数据配置，PROFINET 侧作为 PROFINET IO 设备，RS232 侧可与自定义协议设备 进行通讯，可以接扫码枪、称重仪、测距仪以及自定义协议控制器等。
      同类产品还有 PN-G2-MOD485、PN-G2-CAN、PN-G2-CANOPEN、PN-G2-2ETH 等型号，实现的都是工业现场不同设备接入 profinet 网络。 PN-G2- RS232 功能上完全兼容老型号 PN-G- RS232/485，但 GSD 无法兼容。 故替换老备件时需要修改替换工程里的 GSD 文件，否则 profinet 无法正常通讯。

✓ PROFINET 侧做 PROFINET IO 设备，符合 C 类标准，支持 PROFINET V2.42 版本， 支持 RT 访问，内置交换机功能，可以菊花链连接；
✓ 配合使用 gsdml 文件名称： “GSDML-V2.35-DSPNGateway-RS232_485-20220505.xml”。
✓ 自由口 RS232\RS485 侧可主可从，注意接线引脚定义方式，数据不进行任何处理， 直接将两侧收到的数据进行转发。
✓ 基于共享存储转发技术进行数据交换，提升通讯质量可靠性。
✓ 专用接地端子，提高现场抗干扰性；

参数指标 ：


➢ PROFINET 模式：PROFINET IO 设备，支持 RT；
➢ PROFINET IO 数据总长度： 最大输入/输出数据量：
① Input Bytes + Output Bytes ≤1K Bytes
② Max Input Bytes ≤1K Bytes
③ Max Output Bytes ≤1K Bytes
➢ RS232 支持四种工作模式：  1、收收模式；2、发发模式 3、发收模式 4、收发模式
➢ 可配置条数≤60 条
➢ 诊断功能： 通过指示灯显示当前模块 PN 以及 RS232 运行状态，具体参考后面的详 细说明。


产品指标


➢ 外观尺寸：35mm（宽）×120mm（高）×100mm（深）；
➢ 电源电压：双路 DC24 V (±20％)；
➢ 额定功率：2.5W(24 VDC 时)；
➢ 环境温度： 运输和存储：-40℃～+70℃ 工作温度：-30℃～+60℃
➢ 工作相对湿度：5~95%，无凝露； ➢ 安装方式：35mm 导轨；
➢ 重量：218g； ➢ 防护等级：IP20；
