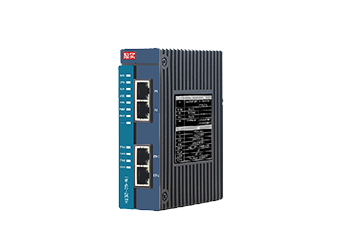

鼎实MODBUSTCP转PROFINET网关实现了PROFINET同modbus TCP协议的互通互联，提供gsdml文件，在PROFINET侧做数据配置，PROFINET 侧作为PROFINET IO设备，modbus TCP侧可选做客户端或服务器，通讯可靠，在工程项目中不仅起到网络互通的作用，还可以达到硬件网络隔离目的，使工业控制网络更安全可靠。
✓ Profinet 侧做 profibus IO 设备，符合 C 类标准，支持 PROFINET V2.42 版本，支持 RT 访
问；
✓ Modbus TCP/IP 侧可设置为服务器或者客户端。默认服务器模式，可以最多支持 6 个客 户端访问。客户端模式，可以接入 modbus tcp 接口的设备，最多 31 台。
✓ 基于共享存储转发技术进行数据交换，提升通讯质量可靠性。
✓ 两侧以太网都各自有两个 RJ45 接口，都可以实现菊花链连接。
✓ IP 地址可以自由设置；
✓ 支持固件升级；
✓ 专用接地端子，提高现场抗干扰性；
✓ Modbus TCP/IP 侧可设置为服务器或者客户端。默认服务器模式，可以最多支持 6 个客 户端访问。客户端模式，可以接入 modbus tcp 接口的设备，最多 31 台。
✓ 基于共享存储转发技术进行数据交换，提升通讯质量可靠性。
✓ 两侧以太网都各自有两个 RJ45 接口，都可以实现菊花链连接。
✓ IP 地址可以自由设置；
✓ 支持固件升级；
✓ 专用接地端子，提高现场抗干扰性；
功能技术指标
➢ MODBUS TCP 工作模式：支持服务器模式、客户机模式可选；
➢ MODBUS 支持功能码： ETH 侧做服务器时：03H，04H, 06H, 10H 同时支持 6 台客户端同时访问。 ETH 侧做客户端时：01H、 02H、 03H、 04H、 05H、 06H、 10H、 0FH，同时支持 最大 31 台服务器接入。
➢ PROFINET 侧可配置条数≤60 条 ➢ PROFINET 模式：PROFINET IO 设备；
➢ PROFINET 协议：支持 RT；
➢ PROFINET IO 数据总长度： 最大输入/输出数据量：
① Input Bytes + Output Bytes ≤1K Bytes
② Max Input Bytes ≤1K Bytes
③ Max Output Bytes ≤1K Bytes
➢ 诊断功能： 通过指示灯显示当前模块 PROFINET 以及 MODBUS TCP 两侧运行状态，具体参考后 面的详细说明。
———————————————————————————————————————————————————————————
硬件技术指标
➢ 外观尺寸：35mm（宽）×120mm（高）×100mm（深）
➢ 电源电压：双路 DC24 V (±20％)；
➢ 额定功率：3W (24 VDC 时)；
➢ 环境温度： 运输和存储：-40℃～+70℃ 工作温度：-25℃～+60℃
➢ 工作相对湿度：5~95%,无凝露
➢ 安装方式：35mm 导轨；
➢ 重量：218g；
➢ 防护等级：IP20；
➢ MODBUS 支持功能码： ETH 侧做服务器时：03H，04H, 06H, 10H 同时支持 6 台客户端同时访问。 ETH 侧做客户端时：01H、 02H、 03H、 04H、 05H、 06H、 10H、 0FH，同时支持 最大 31 台服务器接入。
➢ PROFINET 侧可配置条数≤60 条 ➢ PROFINET 模式：PROFINET IO 设备；
➢ PROFINET 协议：支持 RT；
➢ PROFINET IO 数据总长度： 最大输入/输出数据量：
① Input Bytes + Output Bytes ≤1K Bytes
② Max Input Bytes ≤1K Bytes
③ Max Output Bytes ≤1K Bytes
➢ 诊断功能： 通过指示灯显示当前模块 PROFINET 以及 MODBUS TCP 两侧运行状态，具体参考后 面的详细说明。
———————————————————————————————————————————————————————————
硬件技术指标
➢ 外观尺寸：35mm（宽）×120mm（高）×100mm（深）
➢ 电源电压：双路 DC24 V (±20％)；
➢ 额定功率：3W (24 VDC 时)；
➢ 环境温度： 运输和存储：-40℃～+70℃ 工作温度：-25℃～+60℃
➢ 工作相对湿度：5~95%,无凝露
➢ 安装方式：35mm 导轨；
➢ 重量：218g；
➢ 防护等级：IP20；
