具有中继功能的PROFIBUS集线器，应用于PROFIBUS现场总线网络中，可将网络的总线型拓扑结构改变为树型结构或混合型结构，同时保留了中继器的技术功能。规格型号包括：PB-Hub3/GL、PB-Hub6/GL
X:PROFIBUS端口数，3、6
Y:结构外壳及安装，P-塑壳、35MM安装；
(2) 波特率9.6K～12M自适应：不需要开关设置或任何软件配置。
(3) 不分主/从站接口、终端/非终端节点：主站/从站可接到2个PROFIBUS接口上的任何一个接口上。每个接口即可作为终端节点，也可作非终端节点。
(4) 物理层透明传输：PB-Hub6/GL与网络上层协议无关；因此可适用于所有基于RS485的 PROFIBUS协议功能，包括：PROFIBUS-DP/V0、V1、V2，及各种应用行规，包括：PROFIsafe（安全）, Redundancy（冗余）、Ident Systems（识别系统）等等。也支持连接多主站通信，如S7 FUNCTION协议、二类主站通信；也部分适用于其它RS485传输 技术的现场总线或网络，如MODBUS。
(5) 段隔离：每个接口可扩展为一个“PROFIBUS段”（可称为“接口段”），接口段之间彼 此（光/电）隔离。
(6) 级连：任意一个接口段可再通过PB-Hub6P实现级连； PB-Hub6P的可级连数目与波特率有关。当波特率≥187.5K时,可级连数目是3级；当波特率＜187.5K时PB-Hub6P的可级连数目最多达到5级。
(7) 结构工程塑料外壳；防护等级IP40; 35mm导轨安装。
(8) 24VDC(±20%）
(9)外形尺寸 PB-Hub6P：工程塑料外壳、防护等级IP40; 35mm导轨安装。外形尺寸：宽（149mm）*高（90mm）*厚（44mm）
| 产品型号 | PB-HUB3/GL—HUB6/GL（隔离） |
|
| 接口 | 物理接口：3×DB9孔型插座(HUB3); 6×DB9孔型插座(HUB6); 隔离：3KV | |
| 电源电压 | 24 VDC(±20％)、150mA(HUB3) 、250mA(HUB6) | |
| PROFIBUS通讯速率 | 9.6K、19.2K、45.45、93.75K、187.5K、500K、1.5M、3M、6M、12M | |
| PROFIBUS通讯速率设置 | 自适应 | |
| 每个总线网段的距离 |
波特率（Kbit/s） 距离（m） 9.6，19.2，45.45，93.75 1200 187.5 1000 500 400 1500 200 3000,6000,12000 100 |
|
| 级联数目 |
5级：波特率＜187.5K 3级：波特率≥187.5K 更多级时可通过调整主站总线DP参数Ttr(Target rotation time)实现 |
3级:波特率9.6K~187.5K 4级：波特率500K~12M |
| 隔离功能 | 无故障隔离，只有电气隔离 |
有一定的故障隔离作用，包括：短路、 断路、反接、电磁干扰等。 |
| 网络拓扑结构 | 星型、树型 | |
| 工作状态指示 | LED指示 | |
| IP等级 | IP40 | |
| 运输和存储温度 | -40℃～+70℃ | |
| 工作温度与相对湿度 | 工作温度：-20℃～+55℃(有更低温度要求的客户,请采购声明)，相对湿度：5～95% | |
| 安装方式 | 背板安装（标配）、或35mm导轨安装（选配） | |
| 外形尺寸 | 宽（149mm）×高（90mm）× 厚（44mm） |
|
| 重量 | 347g |
|
产品外形
安装尺寸
解决方案

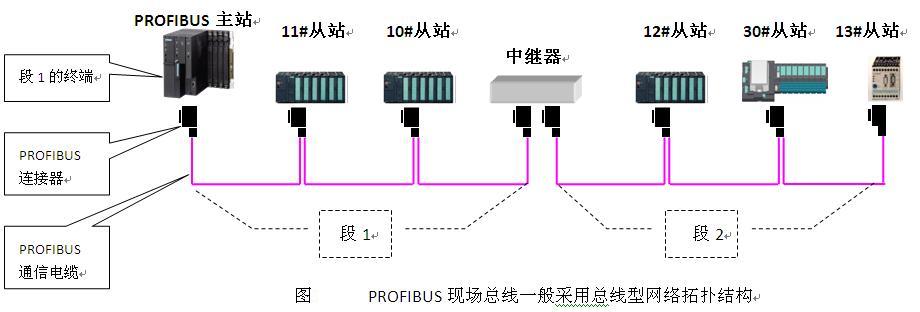

总线网段概念：无中继的一段总线（从一个终端到另一个终端）、或被中继隔开的一段总线。

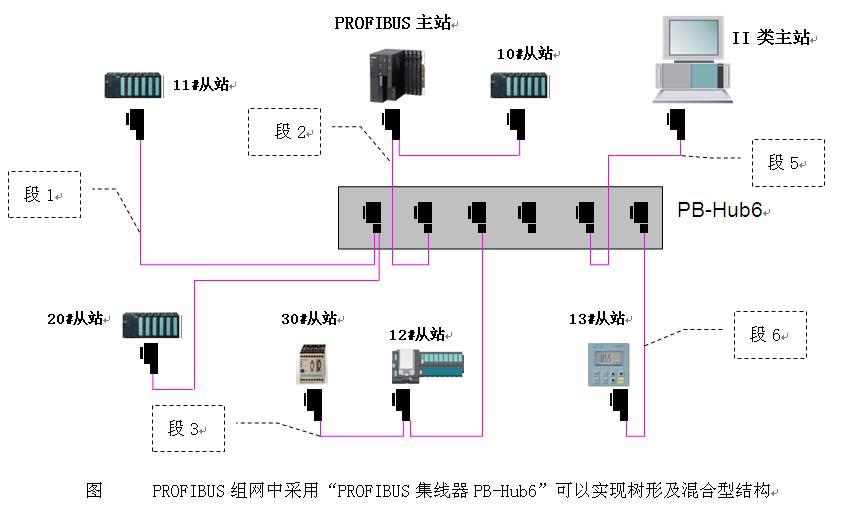

PROFIBUS集线器（PB-HUB）可以理解为多口的中继、或将中继看做是2口的集线器。6口PB-HUB将总线分为6个总线段。
产品应用案例
项目名称： 某污水深度处理站
使用产品： PB-Hub6
连接产品： 主站是西门子CPU315-2 DP，DP从站分别是3块西门子CPU226，3块第三方PROFIBUS数据采集模块，1块西门子CPU314-2DP，PC机上安装CP5611卡
实现功能： 通过PROFIBUS集线器使分散的设备信号集中，改变原有PROFIBUS网络的总线型拓扑结构改变为树型结构，将所有从站分段网络并行连接到一起，再与主站连接。
效果分析： 应用了PROFIBUS集线器PB-Hub6，大大方便了布线、调试，大大降低了故障率。
a.布线方便：由于是污水深度处理站的扩建，新增加的设备分散到原污水深度处理站的各个部位，PROFIBUS网络的总线型拓扑结构不适合。通过集线器PB-Hub6将原有PROFIBUS网络的总线型拓扑结构改变为树型结构，这样将分散的新增加的设备直接与集线器PB-Hub6连接。
b.调试简单：通过PROFIBUS集线器PB-Hub6连接调试简单，只要从站/主站与集线器连通、上电，集线器上相应通道电源指示灯（红色）亮起，RXD 灯（绿色）闪烁，表示此通道已经和主站间建立通讯。对比原有总线型拓扑结构一段一段地调试要简单多了。
c.故障率降低：集线器PB-Hub6将原有PROFIBUS网络的总线型拓扑结构改变为树型结构，某段网络出现故障，只是这段网络断路，不会影响其他网段的连接。
d.维护方便：由于PROFIBUS网络为树型结构，通过集线器很快就可以判断出哪段网段出现故障。
项目名称： 大唐淮北虎山发电厂
使用产品： PB-Hub6
连接产品： 和利时提供汽机的DCS控制系统（由现场控制站（I/O 站）、数据通讯系统、人机接口单元（操作员站OPS、工程师站ENS）、机柜、电源等组成）；东方锅炉(集团)股份有限公司的超临界一次中间再热直流型锅炉；上海电气集团股份有限公司的N660-24.2/566/566型超临界、一次中间再热、单轴、凝汽式汽轮机;上海电气集团股份有限公司的水氢氢冷却、自并励静止励磁汽轮发电机实现功能：现场PA设备，经过和利时的耦合器，连接到DP网络中。现场的DP设备，经过鼎实集线器PB-Hub6，连接到控制系统中。控制器经过以太网，与工控机进行连接。
效果分析： 应用了PROFIBUS集线器PB-Hub6，大大方便了布线、调试，大大降低了故障率。
a.故障分散 ;
b.缩小控制室尺寸或者控制表盘的长度;
c.大量缩减控制系统所需的电缆;
d.大量减少控制系统所需的备品备件种类及数量 ;
e.减少工艺生产的运行对仪表控制设备厂商的依赖。减少工作人员培训所需的费用;
f.提供了控制系统构成的灵活性，具有组态便利和可扩展性;
g.实现过程实时参数和历史数据的管理，提供性能计算、设备寿命计算等功能。
