项目要求: 某公司配套余热发电项目,发电机保护及余热电站采用的是美国GE公司的L30,G30,F650等线路保护装置,发电机保护装置,变压器及间隔保护装置(以下简称保护),由于该公司采用的是西门子PCS7作为生产线的DCS系统,同时要求不采用独立的发电站后台保护系统,将发电站的电气系统信息合并到DCS系统建立后台.
实现方案:由于美国GE公司的保护采用的是MODBUS总线接口,西门子公司的PCS7采用的是PROFIBUS总线接口,为了能将保护系统接入到监控后台,现采用PB-B-MODBUS总线桥建立后台和保护之间的监控.
技术构架:

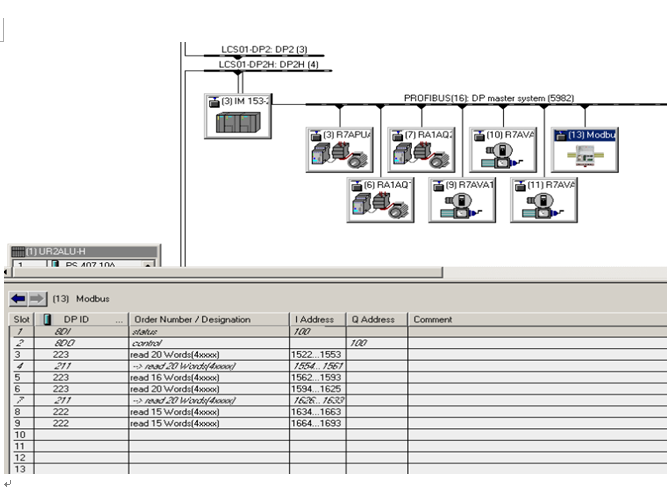

硬件组态(如图)

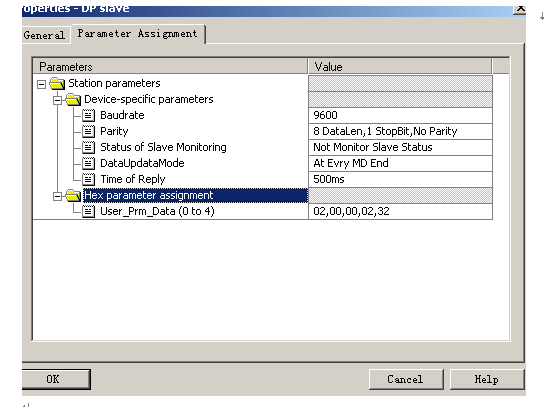

双击总线桥图标，里面可以设置总线桥的波特率等信息，一般默认，不用管












这里我们配的设备（总线桥）状态地址是I54.0，控制位为Q25.0，此时，编译硬件组态，下载硬件组态。

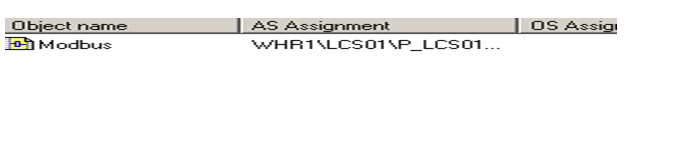

设备要工作，需要在CFC里面写一段程序，建一个文件名为Modbus的CFC程序

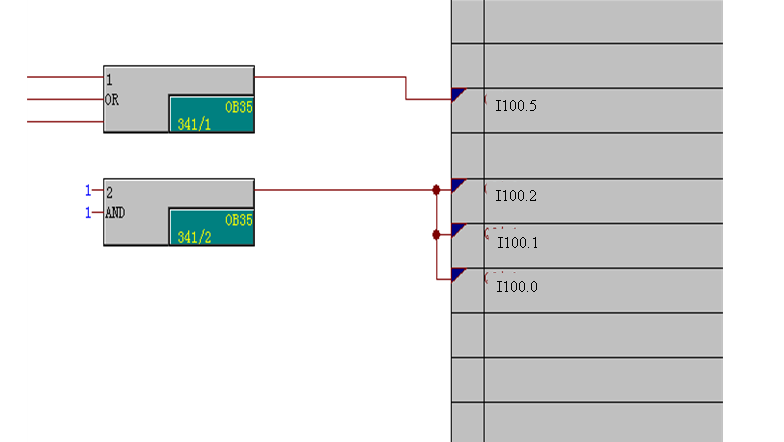

意思为：I100.5或I100.6或 I100.7任何条件满足一个，将Q100.5置1，并且强制将1给Q100.0,Q100.1,Q100.2;
程序写完，编译CFC，下载程序，总线桥上TX/RX指示灯应该有规律的闪烁，一般频率为TX灯闪3次，RX灯闪1次。

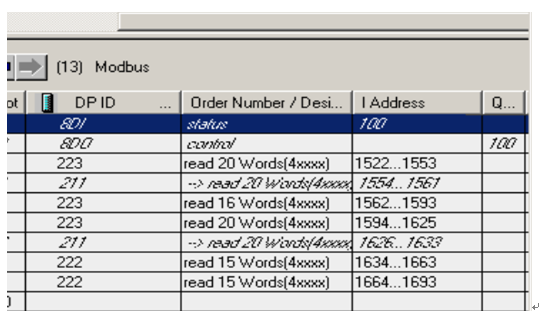

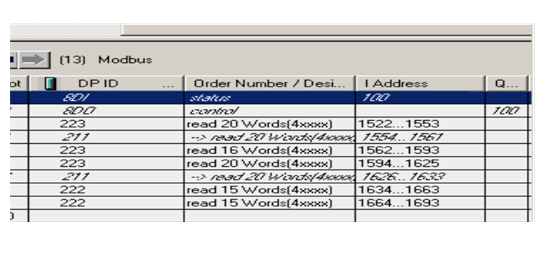

每台装置在STEP 7硬件组态里面的设置，截屏如下：

假如我们的装置地址是1，，装置的起始地址是：1522（转换成十进制为5410），装置读一个16个字的数据

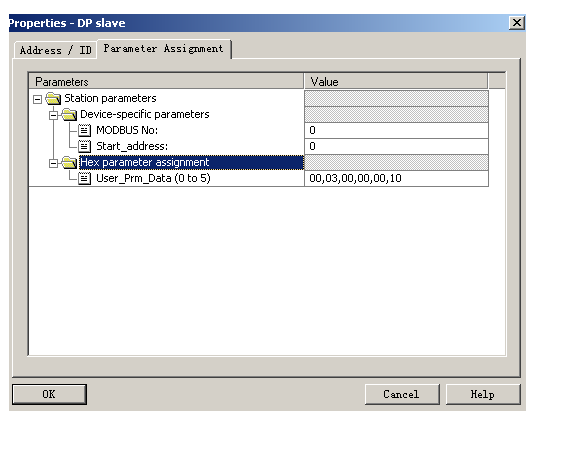

双击打开刚刚配的16个字的通道，可以看到下面信息

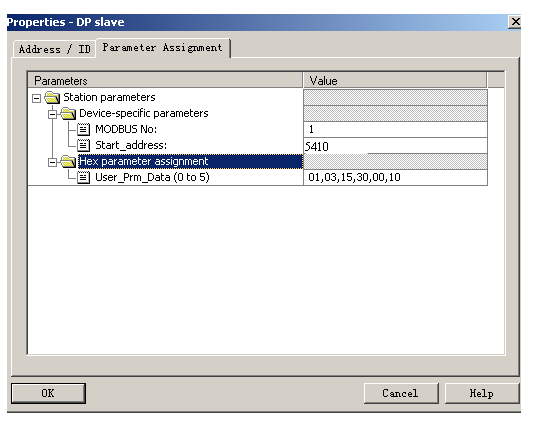

我们的配置如下图：









此时已经配好一个，编译硬件组态，保存硬件组态，下载硬件组态（不用着急，此时时间会有点长）；
下载完毕后，打开CFC程序，将CFC编译，下载。
下载完毕之后，进入CFC按照你需要配置和转换数据。

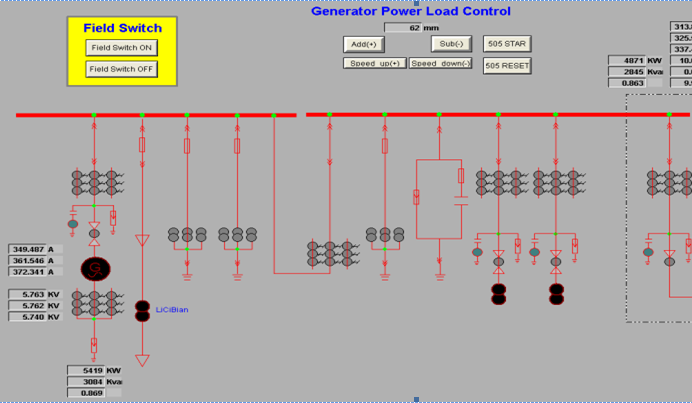

和PCS7画面建立链接后,可在DCS画面建立如图所示的电力后台监控系统
