摘要

　　天津某军工化工生产车间主控制系统用的是MODBUS总线，现在有四台带PROFIBUS接口的从站设备要接入系统。不论将总线系统升级到PROFIBUS或者使用一个PROFIBUS主站通过PC机将数据传送给MODBUS主站都是费时费力且花费极高。主站网关PBM-G-MBS很好的解决了这种问题。

1.  系统构架

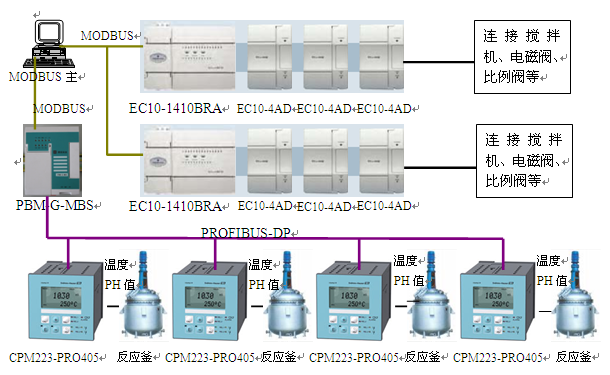

　　主模块用的是艾默生EC10-1410BRA，本身具有14点DC输入10点继电器输出，后面带有三块4路的模拟量扩展模块EC10-4AD。他们组成两套系统来分别控制4个反应釜，连接的设备有反应釜的搅拌机，进料的电磁阀以及比例阀等。4个反应釜的温度以及PH值等参数通过E+H的变送器CPM223-PRO405来采集，此变送器提供的接口为PROFIBUS-DP，所以就用到了主站网关PBM-G-MBS。主站网关在这里做MODBUS的从PROFIBUS-DP的主，PC机里面用户自己编写程序模拟做MODBUS主站将网关将采集的数据读上来，然后将数据传送给EC10-1410BRA。具体请参看图1。

图 1

2.  功能的实现

　　由于主站网关在这里做的是PROFIBUS的主站，要连接下面的PROFIBUS的从站的话，需要用的配置软件来解析从站的GSD文件，这里我们用的是鼎实公司自己的配置软件PB-Confi。具体的使用方法请参看鼎实公司网站资料下载区“PBM-G-MBS产品手册”。

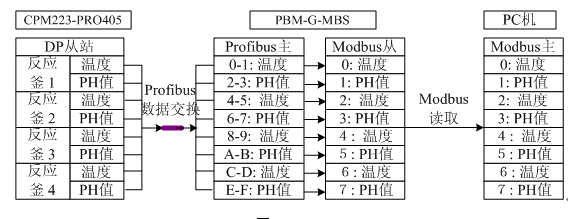

　　当配置好并下载连通之后，下面具体的说明一下主站网关在这里的数据的传输过程，请参看图2。对于主站网关来说，在PROFIBUS侧，主站网关周期性的轮询4个变送器从站，读取温度和PH值信息，这个过程只需要在配置软件PB-Confi配置好后即可自动运行，不需要用户额外操作，在MODBUS侧，主站网关通过内部的双口RAM将数据从PROFIBUS区域交换到MODBUS区域，等待MODBUS主站发送读取的报文，然后将数据传递给MODBUS主站。

图2

3.  结论

　　此系统自安装完成稳定无故障运行后，极大地提高了生产效率，年产量自500万吨提高到750万吨。
　　在碰到了一个MODBUS的系统中需要连接几台带PROFIBUS接口的设备的时候，主站网关PBM-G-MBS是最经济和方便可行的解决方案，它的独特的优点主要体现在两个方面1、具有数据交换及诊断等大部分功能，同时精简了逻辑控制功能，降低了产品的价格2、相当于一个MODBUS从站，能将数据直接传递给MODBUS主站。目前同类型的产品市面上基本没有。
