摘要

在集散式控制系统DCS中，主控网络有时使用MODBUS协议，远程现场设备使用PRIFBUS-DP协议，这时需要把现场设备的信号传输到主控网络中监控和控制，实现两种不同协议网络间的通讯。此案例就是此类情况，在福建某楼宇的中央空调压缩机电机控制系统中，艾默生EC20系列PLC(MODBUS 主站)需要对现场的丹佛斯VLT6000系列变频器进行监。其中Danfoss VLT 6000使用的是PROFIBUS-DP协议，控制下边的电机。这样就需要用到一种从PROFIBUS到MODBUS协议转换的模块，鼎实的主站网关PBM-G-MBS提供了一种解决方案。

1.  自控系统的硬件选择

由于需要从PROFIBUS到MODBUS协议的转换，那么就需要一种模块，自身可以做PROFIBUS主站，同时又可以接入到MODBUS网络中，而这正是鼎实的主站网关PB-G-MBS的功能。

2.  总体控制要求及功能

在该楼宇的中央空调压缩机电机控制系统中，需要Emerson　EC20 PLC采集Danfoss VLT 6000变频器中的控制信号，比如温度、压力等，然后通过这些信号对变频器进行控制，最后联动电机实现对现场氟利昂压缩机的控制，最后实现对整个楼宇的温度控制。

3.  系统构成及其布局

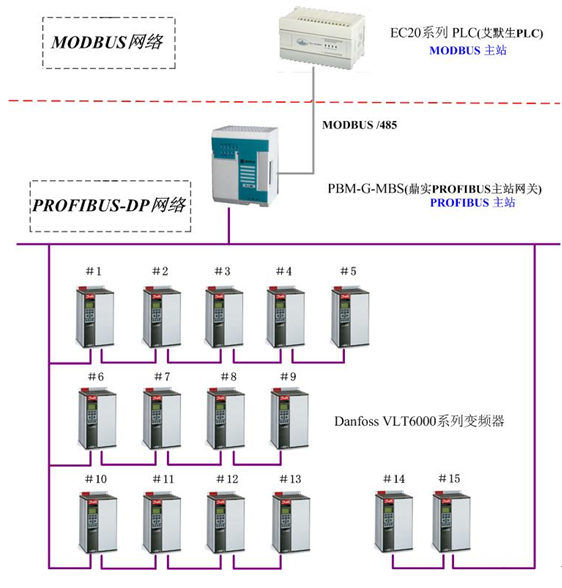

在该系统中，Emerson EC20 PLC分别采集地下一楼的2台VLT6000和地上九楼的13台VLT6000的数据，通讯数据量为180字节左右，其自控系统见下图

4、系统软件

鼎实的主站网关PBM-G-MBS的配置软件为PBconfig。案例中用到的VLT6000变频器需要在此组态。下面为组态过程：

把VLT6000所对应的GSD文件放到GSD目录中，并且更新。

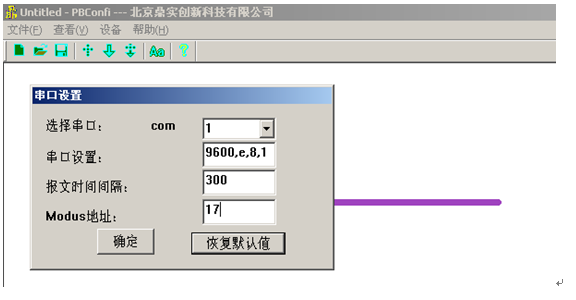

设置串口参数，此参数为MODBUS侧通讯用，如图1。

图1

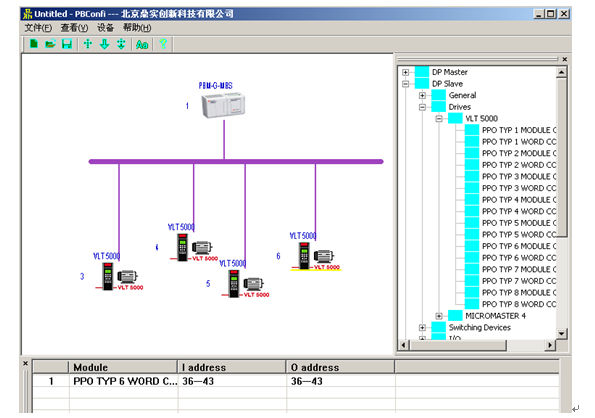

（3）在右侧的分类栏中，找到相应设备进行配置，如下图2。

图2

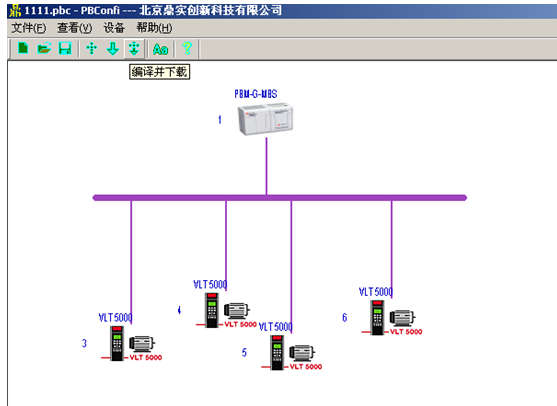

（4）配置完后点击编译下载图表，将组态信息下载到主站网关中。如下图3。



图3

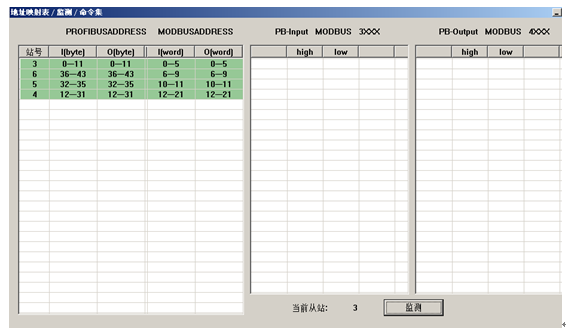

（5）最后可以在地址映射表中观察通讯数据。如下图4。

图4

5.  结束语

此案例,给我们提供了一种PROFIBUS从站到MODBUS主站通讯的解决方案。在以前，这样的现场需求基本没有办法实现，即使可以实现，也需要经过比较复杂的组网过程，成本大大增加，而且系统稳定性差，不利于维护。通过主站网关PBM-G-MBS，不仅提供了一种简单的解决方案，同时大大减小了工程成本，而且易于维护，大大提高了系统稳定性。
